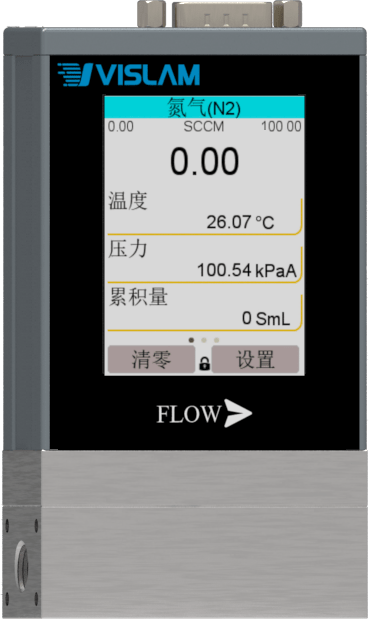

高性能气体质量流量计
为朗仪表的V系列气体质量流量计，采用层流差压原理对气体流量进行测量。内置的压力传感器模块根据流体特征专门设计。具有过压能力强，漂移低等优点。层流元件采用有限元仿真对流体特征建模后进行实验验证。确保在不同温度、压力和气体类型下测量的准确性。
现代的设计
配备IPS触摸屏，带来更好显示体验的同时简化了操作的流程，降低部署的成本。
USB及虚拟串口，方便用户直连电脑，省掉接线的烦恼。
Portable理念带来的宽压输入设计，使得V系列流量计/控制器可采用移动电源供电，随时变身便携式。
多参数
可同时在线测量并采集气体的流量、温度、压力和密度等参数。可节省传感器的部署种类和数量，降低采购及维护成本。
安全灵活的接口
提供MODBUS RTU工业通讯协议和集成了模拟信号(0-20mA, 4-20mA, 0-5, 1-5V, 0-10V)的输入输出。通过触摸屏幕及软件可以设置不同类型的信号。以便同一流量计/控制器在不同信号需求场景时的普适性，可降低仪表库存，节约大量资金。DB9工业接口所有线路采用安全设计，即使错误接线也确保仪表安全，降低维修成本。
| 仪表性能 | |||
|---|---|---|---|
| 量程 | 0.5SCCM-5SCCM | 10SCCM-20SLPM | 50SLPM-5000SLPM |
| VS精度1 | ±(0.8%RD + 0.2%FS) | ±(0.6%RD 或 0.1%FS) | ±(0.8%RD + 0.2%FS) |
| VH精度1 | ±(0.6%RD + 0.2%FS) | ±(0.5%RD 或 0.1%FS) | ±(0.6%RD + 0.2%FS) |
| 重复性1 | ±(0.2%RD + 0.02%FS) | ±(0.1%RD 或 0.02%FS) | ±(0.2%RD + 0.02%FS) |
| 量程比 | 1:1000(1:10000可选) | ||
| 温度灵敏度 | Zero:±0.01%FS/℃（清零可消除） Span: ±0.01%RD/℃ | ||
| 压力灵敏度 | Zero: ±0.01%FS/ATM(清零可消除) Span: ±0.1%RD/ATM | ||
| 湿度灵敏度 | Zero: ±0.002%FS/%RH(清零可消除) Span: ±0.001%RD/%RH | ||
| 工作温度 | -10-60℃ (可扩展至-20-70℃) | ||
| 工作压力 | 0-1.1MPaA | ||
| 温度测量精度 | -20-50℃: ±0.1℃ 50-70℃: ±0.15℃ | ||
| 绝压测量精度 | 0-0.1MPaA: ±200Pa 0.1-1.1MPaA: ±0.5%RD | ||
| 流量测量响应时间 | 小于10毫秒(取决流量大小和用户设定的滤波级数) | ||
| 上电预热时间 | 小于1秒(达到精度范围内) | ||
| 年漂移率 | 小于0.1%FS(置于干净无腐蚀气体中) | ||
| 累积器精度 | ±0.2%RD附加误差 | ||
| 气体种类 | 134（包含混合气体） | ||
| 可编辑混合气体 | 20种(Carr, Wilke, VMX三种混合模型可选) | ||
| 供电电压 | 4.75-30V | ||
| 工作功耗 | 1.5W(屏幕最高亮度) | ||
| 电源要求 | 4.75-30V, 2W | ||
| 电源接头 | USB Type-C, DB9公头 | ||
| 机械结构 | |
|---|---|
| 最大耐压 | 1.2MPaG |
| 最大压差（左->右） | 0.6MPaD，超过此压差传感器可能损坏 |
| 最大压差（右->左） | 0.3MPaD, 超过此压差传感器可能损坏 |
| 防护等级 | IP40 |
| 湿度范围 | 0-95%不结露 |
| 接气材料 | 304不锈钢, 铝, 金, 氧化铝陶瓷, 玻璃, 环氧树脂, 硅胶, 硅 |
| 密封材质 | 标配FKM. 可选EPDM, NBR等材质 |
| 过程连接 | |||
|---|---|---|---|
| 量程 | 标配接口 | 可定制接口 | 排空压损(干空气@20℃, 0.1MPaA) |
| 0.5-5SCCM | G1/8″ | M5, PT1/8″, NPT1/8″ | <6.5kPaD |
| 10SCCM-20SLPM | G1/8″ | PT1/8″, NPT1/8″ | <10KPaD |
| 50-100SLPM | G1/4″ | PT1/4″, NPT1/4″ | <10KPaD |
| 250SLPM | PT1/2″ | G1/2″, NPT1/2″ | <12KPaD |
| 500-1000SLPM | PT3/4″ | G3/4″, NPT3/4″ | <15KPaD |
| 2000-3000SLPM | PT1″ | G1″, NPT1″ | <20KPaD |
| 5000SLPM | PT2″ | G2″, NPT2″ | <20KPaD |
*排空压损是指在出口连接大气，入口接气源的情况下达到标称满量程所产生的入口至出口之间的压力差，不同气体的压损情况可咨询厂家
| 通信 | |
|---|---|
| 数字接口 | Modbus RTU (RS485), USB (含USB转串口) |
| 模拟量 | 0-20 mA, 4-20 mA, 0-5 VDC, 1-5 VDC, 0-10 VDC (软件可选) |
| 控制信号 | 流量清零 (2.75-30VDC使能) |
| 模拟量数据更新速度 | 10毫秒 |
| 模拟量精度 | ±0.1% 满量程误差 |
| 数字量数据更新速度 | 正常3毫秒， 最大7毫秒 |

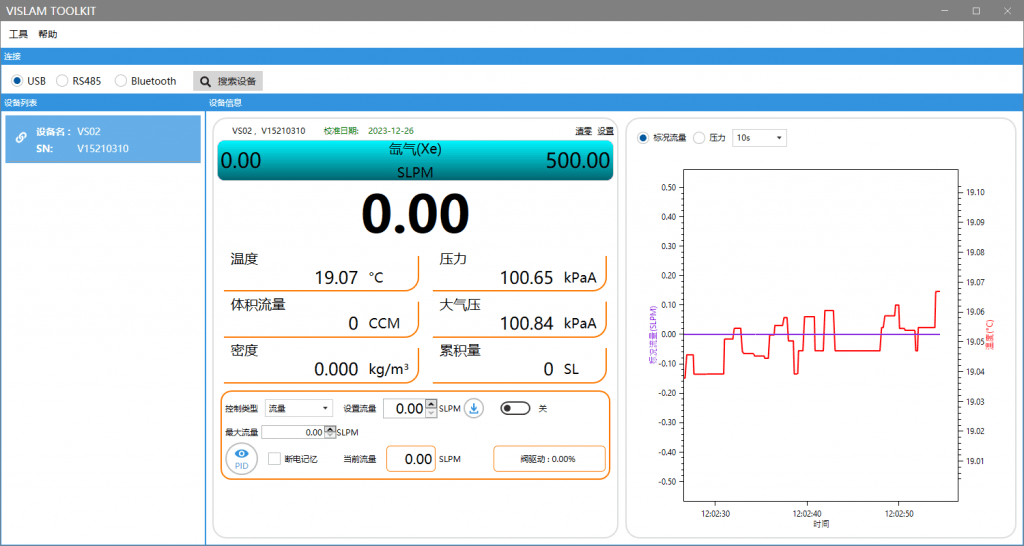

VISLAM TOOLKIT
